下到地底30多米,被徐州地铁惊艳到了!

徐州特价房 2018-09-28 17:26:52

今天,徐州地铁的主要建设者之一、中国建筑集团华东投资有限公司,举行“建设徐州·见证发展”活动。

大徐深入在建地铁现场,

用大量图文,

给大家揭开

徐州轨道交通建设的神秘面纱。

江苏最难地铁站,院士谋划

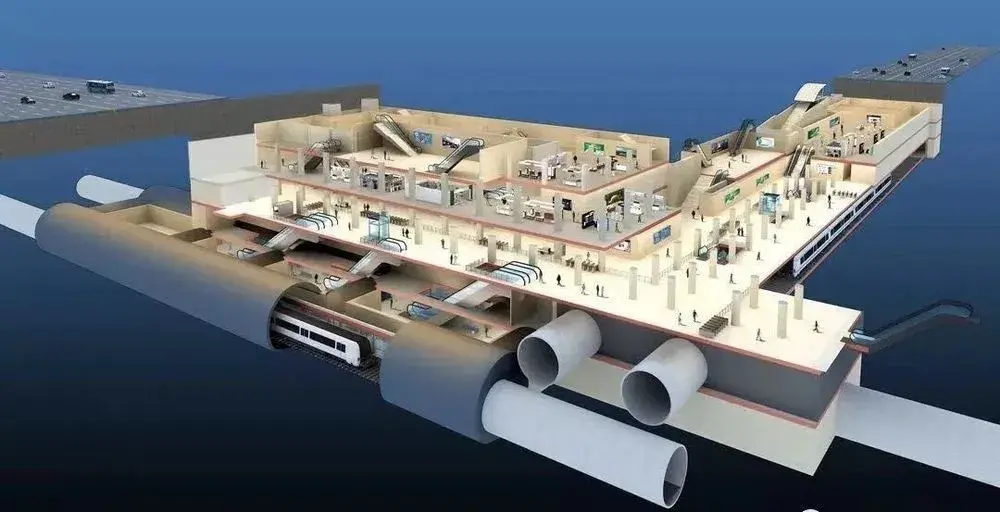

徐州地铁1号线彭城广场站位于徐州市最繁华的商业中心,是徐州地铁1、2号线的换乘车站,也是国内首座集明-暗-盖挖为一体的大型换乘车站。

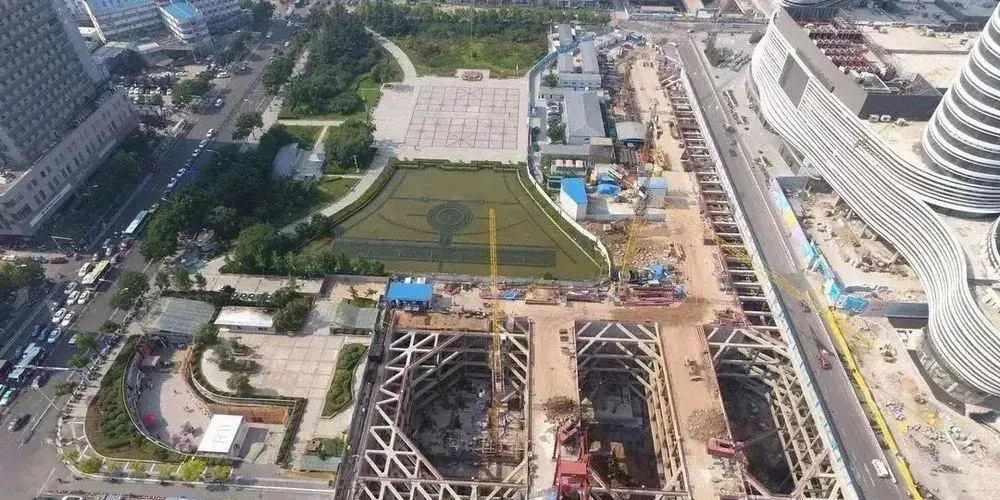

车站规模超大,基坑最深处达34m,有17个出入口,3组风亭及2个下沉广场。

其中1号线基坑长140多米,宽58米多,设计深度最深可达35.5米,是目前地铁施工领域第一大基坑。

地铁项目的地连墙距苏北第一高楼苏宁广场围护桩最近处距离仅有0.9m。地下环境则更为复杂。基坑上部2-10米是徐州特有的老城杂填土层,土质疏松易垮塌。基坑下部是灰岩、溶洞等喀斯特地貌,富含承压水,在施工中易造成桩位倾斜,带来隐患。彭城广场站坐稳史上“最难车站”的称号。

项目部先后邀请中国工程院院士王梦恕、广州地铁原总工、深圳地铁原总工等专家为徐州地铁建设出谋划策。同时引进两台国际先进的改良版旋挖钻机。

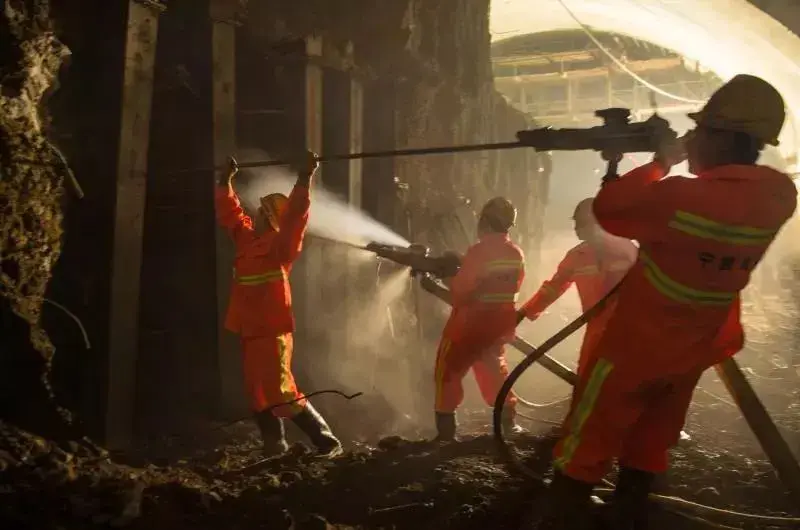

项目部开展关键技术创新攻关,短短4个月便完成了56幅地连墙、87根格构柱建设,成功地解决了彭城广场站格构柱托换、盾构过站、暗挖洞室群施工、地下水超前探测及控制等诸多难题。

3D建模,VR体验,国际领先

在攻克1号线彭城广场站施工难题时,项目成立科研小组。

利用3D建模技术使之成为一个包含有设计意图、项目资料、施工信息、材料信息及设计管理数据等方面信息的信息化的三维实体。

从最初的模型构建,到安全、质量、进度、监测预警、设计管理等模块的建立、实施、应用,通过过程中不断摸索,形成现在的手机、web、pad端软件系统,让你可以随时随地了解、掌控施工现场情况,实现智慧建造。

在1号线05标段,建设了江苏省轨道交通建设中首家“VR安全体验馆”。

 VR体验式安全教育系统针对地铁施工实际状况,有高空坠落、物体打击、坍塌、触电、机械伤害等20多种体验项目,将施工现场常发事故融汇于虚拟技术,在VR世界中建设了一个“真实的”施工现场,便于更好的对作业人员进行安全教育。

450吨穿山甲,

如何穿铁路过黄河

徐州地质情况复杂多样,整个盾构区间施工难度极大,技术质量要求极高。

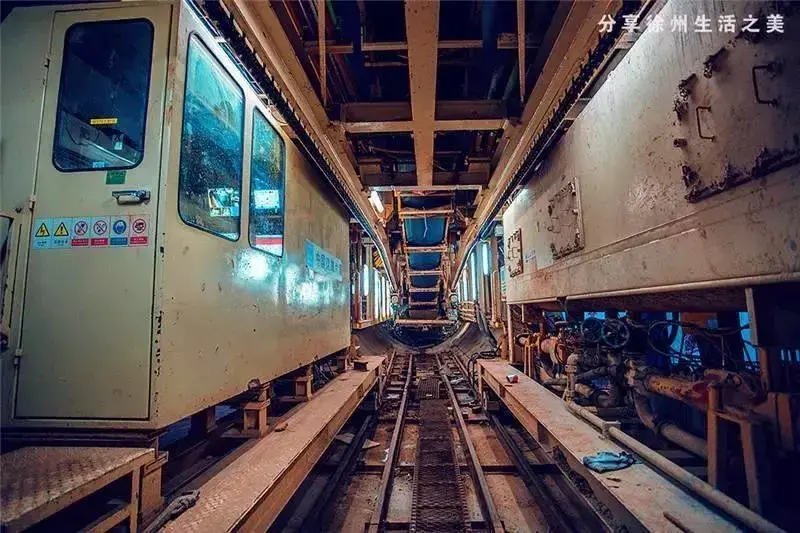

在地铁隧道挖掘中,必然会用到一种能在地底下挖洞的大家伙,这就是专门用于隧道掘进的盾构机,常被形象地称作地下穿山甲。它是个重达450吨的大块头,由刀盘、前盾、中盾、盾尾、拼装机等12个部分组成。

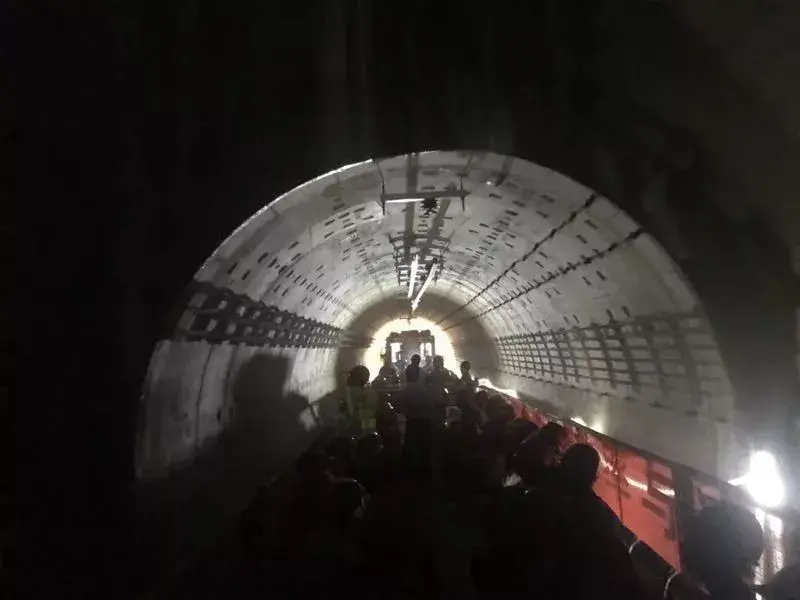

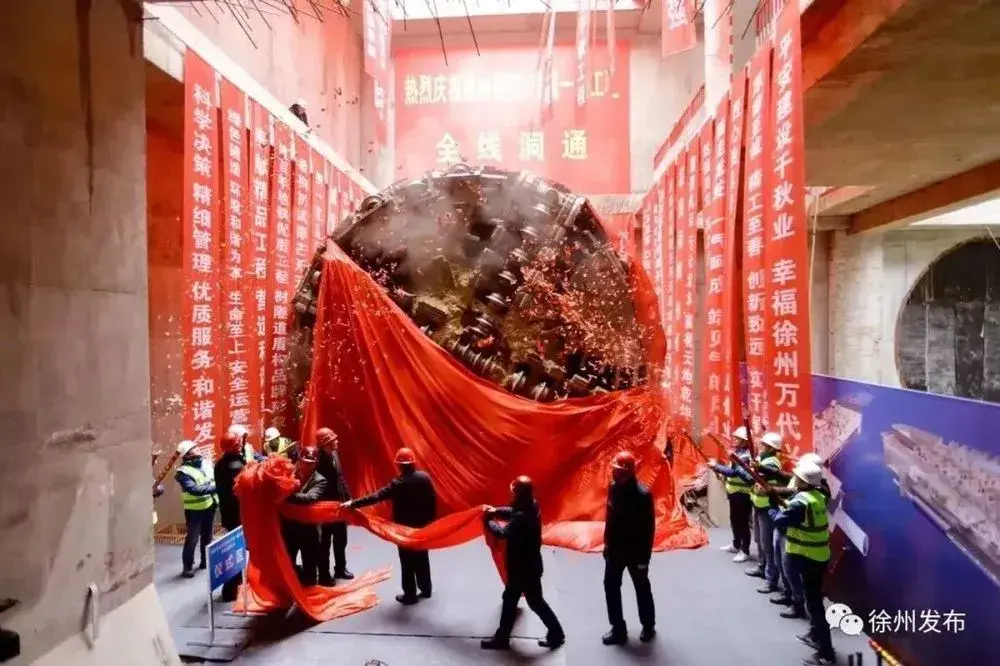

▲徐州地铁一号线"洞通"现场。

地铁隧道盾构机能前面吃土后面排土,平均每天能在地下掘进10米,比人工开挖的效率高8到10倍。

盾构机运行时就像一列能钻地的火车在运行,它的工作原理其实和电动剃须刀有几分相似。

当开始工作时它靠着机身内的千斤顶给予的动力向前推动,旋转刀盘掘开土层。挖掘土层的同时用混凝土环管片贴牢,防止土层塌陷。而掘进出来的土则会被螺旋运输机输送到装载泥土的车辆上,运回到地面。一个隧道雏形,就形成了。

  • 盾构下穿徐州火车站16股铁路,影响范围将近200m,区间地质条件复杂;

  • 盾构下穿黄河故道,隧道顶部有12米厚粘土层;

  • 大马路桥为条石桥墩,盾构下穿时,毛石基础距隧道顶只有7.22米。

项目部邀请国内知名盾构专家先后组织对此安全咨询会,学习国内盾构先进施工经验。同时引入自动监控信息化平台,为盾构机掘进提供第一手资料,并通过对数据的分析,及时调整盾构掘进参数,保证盾构下穿徐州火车站期间安全、平稳。

仅仅用了76天便完成了原本计划4个月的施工任务,高效完成了原定的施工任务。

“同和裕银号”整楼平移,

徐州首次

“同和裕银号”旧址是徐州市仅存不多的、兼有西式建筑特色的民国建筑,是市级文物保护单位。

由于建筑位置处于地铁1号线火车站站施工范围内,因此面临拆迁和重建的抉择。

“同和裕银号”旧址实施平移保护是徐州市不可移动文物保护方法上首次创新。

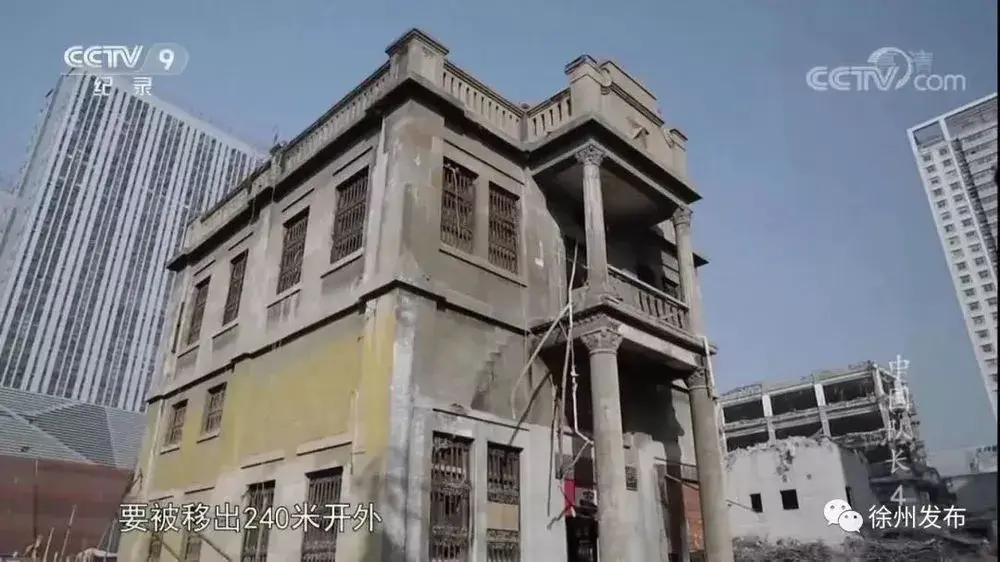

▲CCTV9《中国队长》纪录片第四集,详细讲述同和裕银号平移的故事。

现场使用三台SPMT组装式自动平板车用来托运平移楼房,三辆车共计216个轮胎,可以轻松承载三层小楼1300吨的重量。

车头支撑楼房的千斤顶缓缓降低后,整个楼体就落在车身上的橘黄色千斤顶上,这些橘黄色千斤顶能自动控制让楼体在拖动过程中保持水平状态。

由于新址位于现地点西北方向240米左右,施工现场空间也受限制,所以平板车先拖动整座建筑先向北几十米,再向西近200米,整个过程经过两次90度转弯,最终安全将银楼护送到了“新家”。

49km地下银龙纵横,

精度误差只有0.1mm

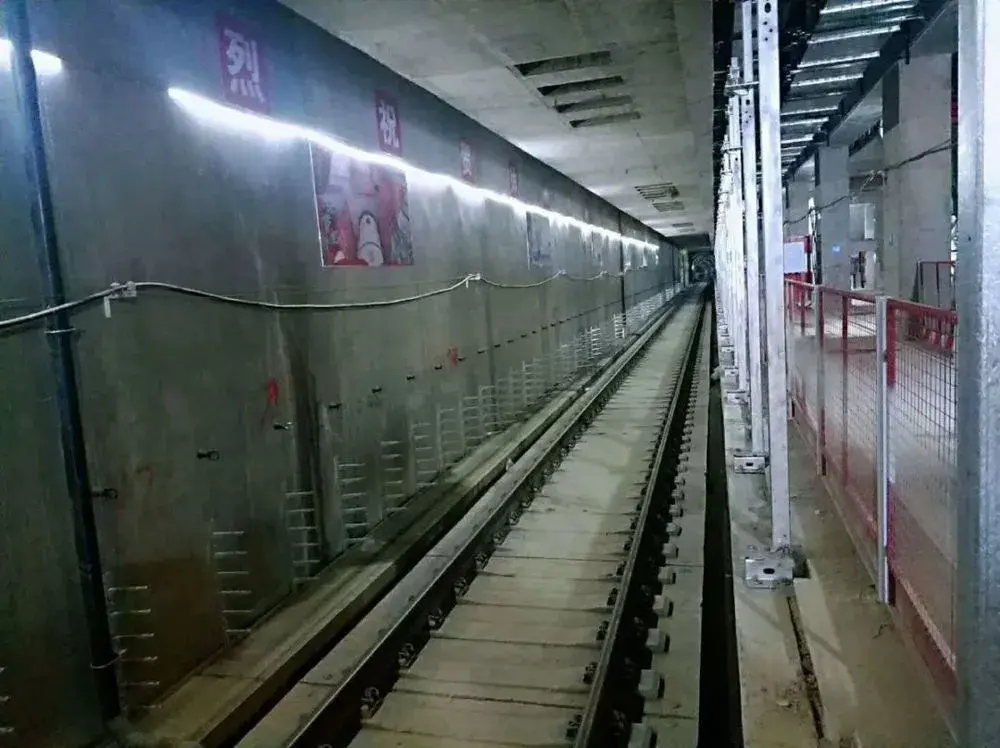

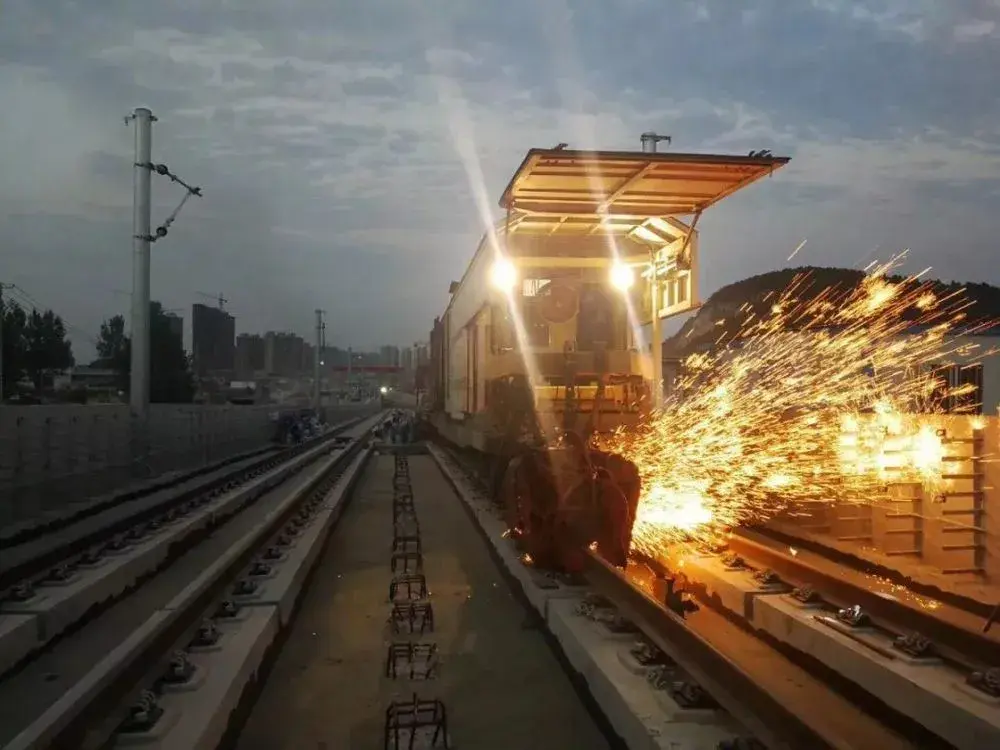

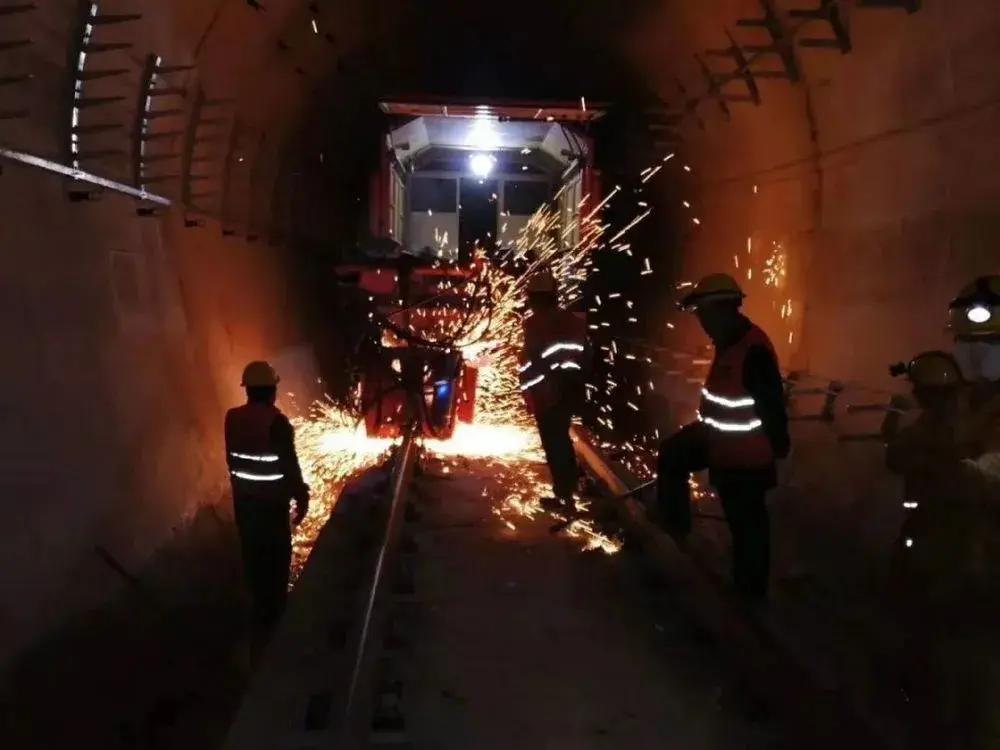

轨道常被称作是地下穿梭的银龙,这条银龙在地下空间辗转腾挪,轨道的平顺性直接影响了客车的安全性与乘客的舒适度。

徐州地铁1号线采用高速铁路轨道控制网测量技术,开发成套数据采集、数据分析处理软件及轨道精确定位配套测量工装,建立轨道基础控制网控制点区间布设于管片上,车站布设站台侧檐。

通过轨检小车棱镜实时反应轨道状态,进行精调全站仪自由设站后,联测8对控制点,进行线路线形定位,全站仪通过外接专用电脑,电脑显示轨道几何尺寸状态与调线调坡线型偏差,通过两者偏差进行精调。将线路平顺性误差值控制在±0.1mm,大大减少了后续的运营维护成本,提高了乘坐舒适度。

大徐和大家一样,

期待着坐上徐州地铁!

给中建等建设者们,手动点个赞!

9月12日,

中建集团与徐州签署框架协议,

开启了新一轮合作。

未来的建设项目,

大徐和你一起继续见证!
